道路设计中平面线型都有哪些类型?

新闻时间：2018-06-25 文章来源：文章作者：ztcjjt

在进行道路平面线形设计时，一般会遵循下列原则：1、平面线形应直捷、连接、顺适，并与地形地物相适应，与周围环境相协调；2、必须满足行驶力学要求，视觉和心理上的要求对高速路应尽量满足；3、保持平面线形的均衡与连贯；4、应避免连续急弯的线形；5、平曲线应有足够的长度。一般来说道路线型分为以下六类：

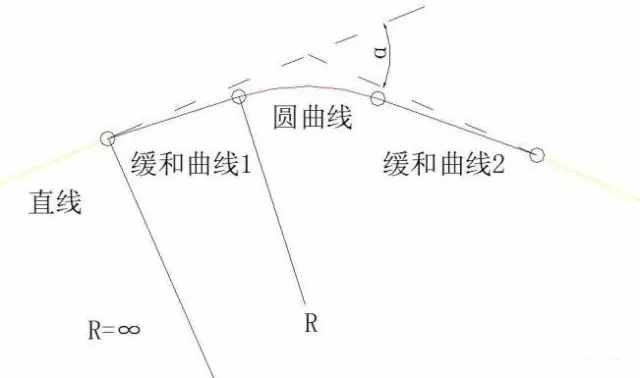

01基本型

直线+缓和曲线+圆曲线+缓和曲线+直线，这种线型和地铁平曲线里的大部分线型是一样的。
118论坛资料网

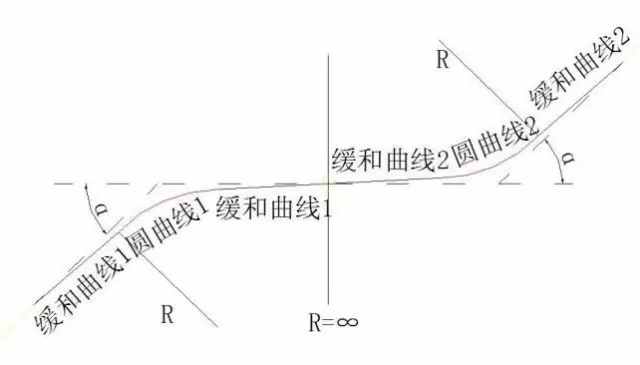

02S型

缓和曲线1+圆曲线1+缓和曲线1+（反向）+缓和曲线2+圆曲线2+缓和曲线2
118论坛资料网

S型曲线几点注意：
（1）相邻两个回旋参数A1和A2宜相等，当采用不同参数时，A1/A2<2.0，有条件时应<1.5；
（2）两反向曲线之间不设直线，不得已插入直线时，必须尽量短，其直线长度或重合段的长度应满足L≤（A1+A2）/40。
（3）S型两圆曲线半径之比不宜过大，宜为：R2/R1=11/3。

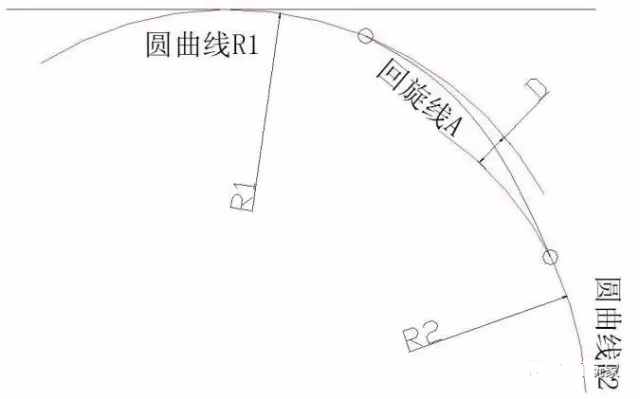

03卵型

缓和曲线1+圆曲线1+缓和曲线（过渡）+圆曲线2+缓和曲线2
118论坛资料网

卵型曲线的几点注意：
（1）卵型上的回旋参数A不应小于该级公路关于回旋线最小参数的规定，同时宜在下列界限内：R2/2≤ A≤ R2（R2为小圆半径）；
（2）两圆曲线半径之比宜在下列界限之内：0.2≤R2/R1≤ 0.8（R1为大圆半径）；
（3）两圆曲线的间距，宜在下列界限之内：0.003≤D/R2≤ 0.03（D为两圆曲线最小间距）。

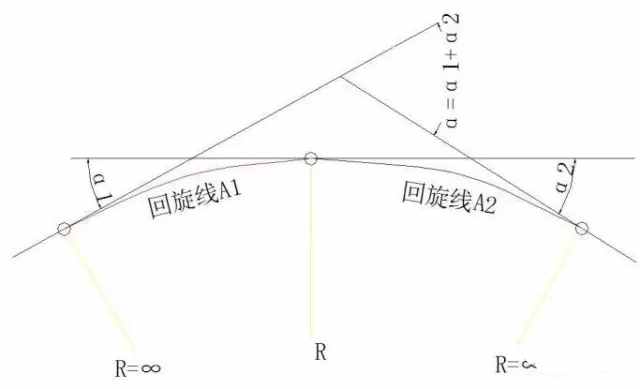

04凸型

直线+缓和曲线1+（同向）缓和曲线2+直线
